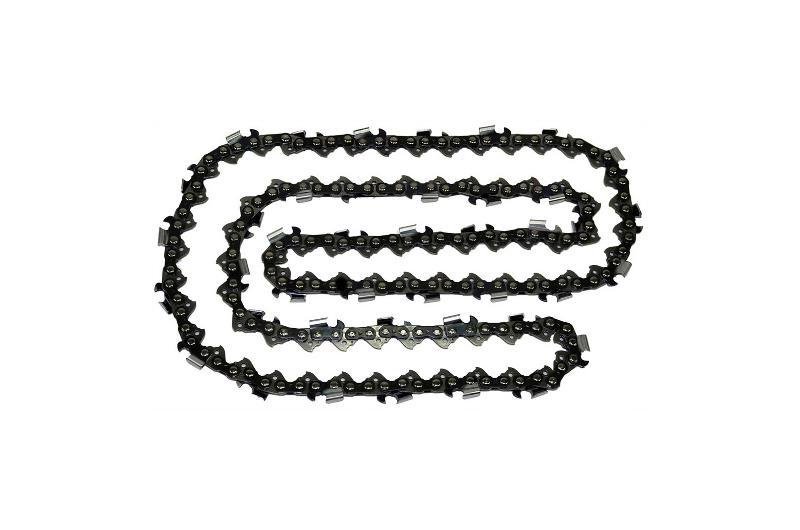

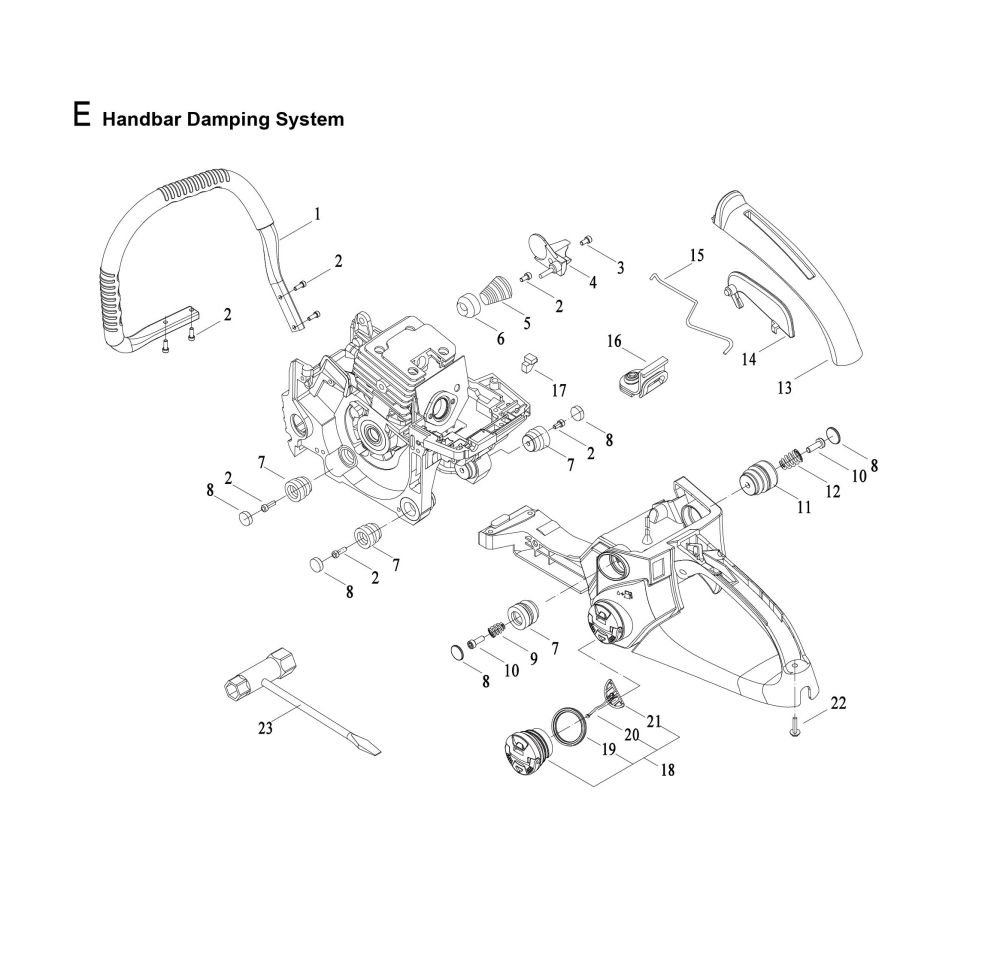

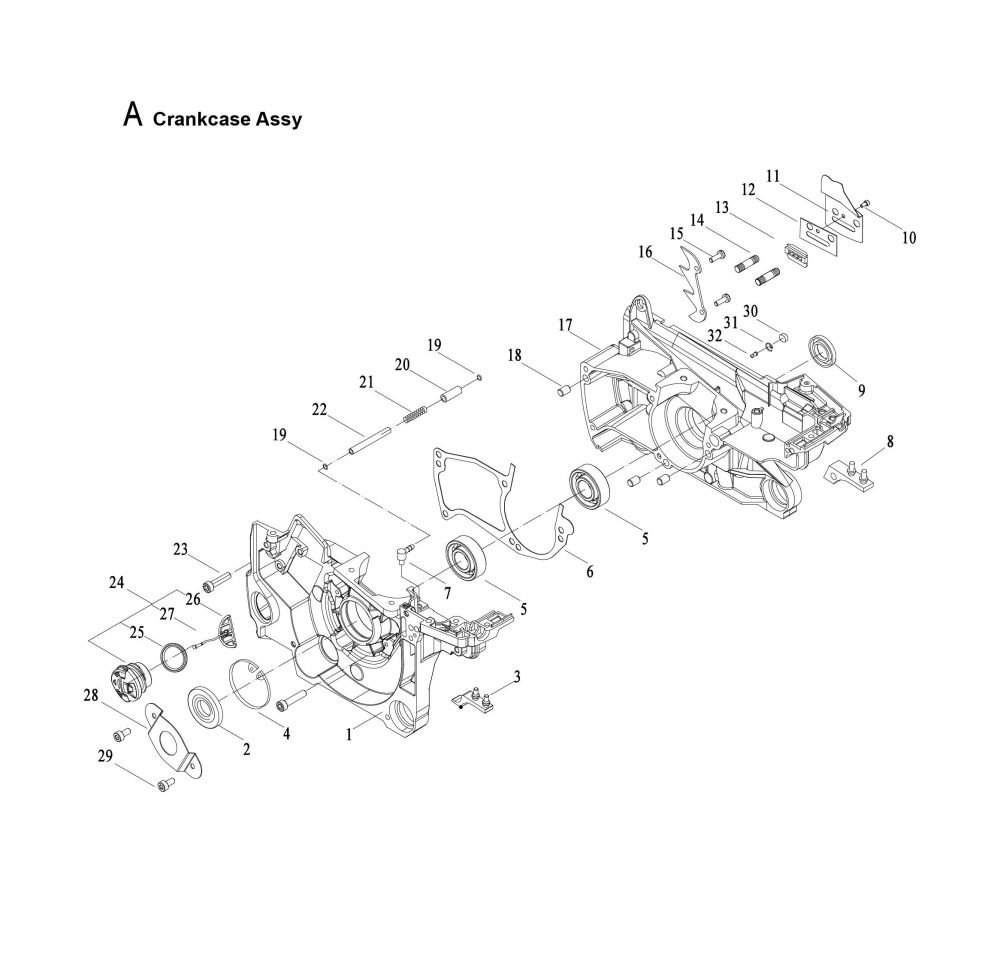

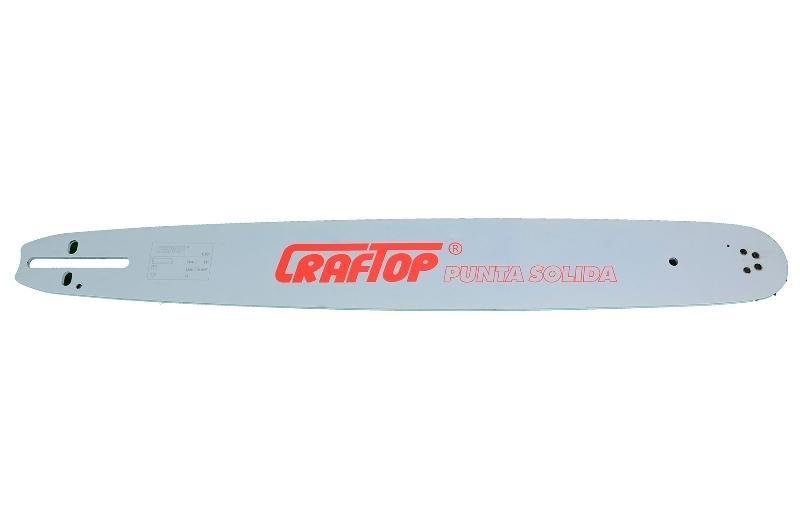

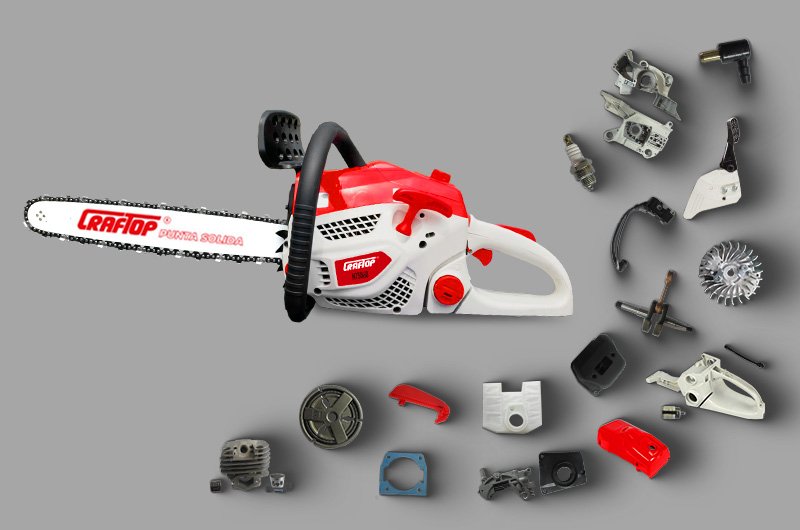

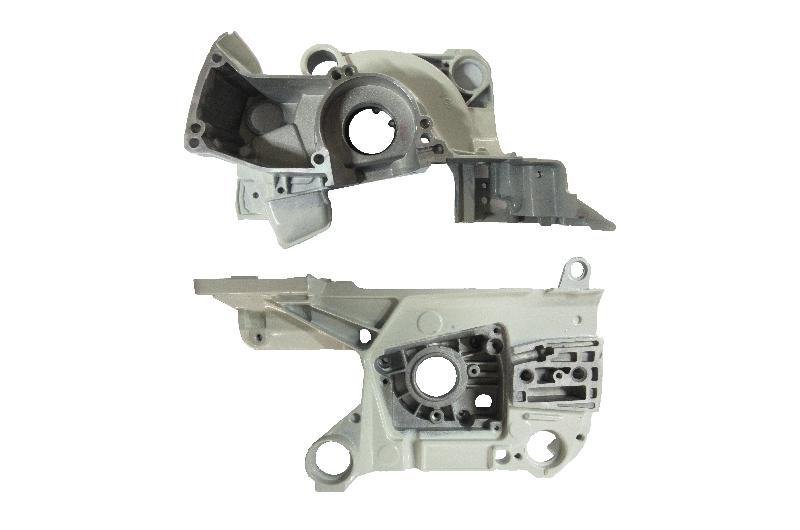

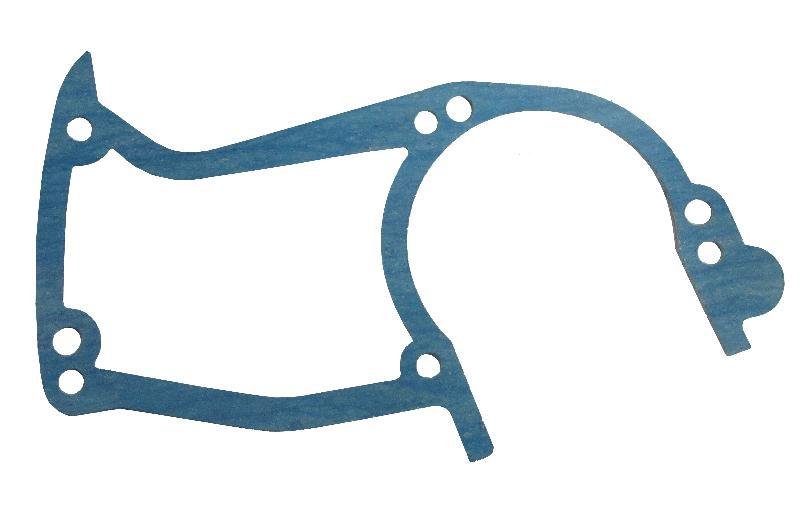

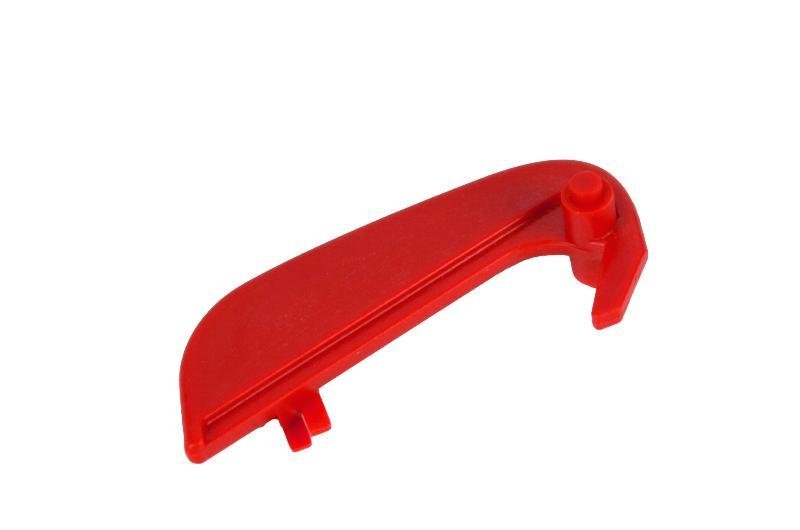

A. Conjunto de Caja | E. Manillar y Sistema de Amortiguación | ||
Código | Nombre de la pieza | Código | Nombre de la pieza |
A-1 | Caja izquierda | E-1 | Mango |
A-2 | Sello de aceite izquierdo | E-2 | Tornillo |
A-3 | Amortiguador de caja izquierda | E-3 | Tornillo |
A-4 | Anillo de retención de agujero | E-4 | Gland de resorte de torre |
A-5 | Cojinete | E-5 | Resorte cónico de torre |
A-6 | Almohadilla de papel de embalaje | E-6 | Asiento de resorte de torre |
A-7 | Conexión de tubo | E-7 | Asiento del amortiguador (corto) |
A-8 | Amortiguador de doble aguja | E-8 | Cubierta antipolvo |
A-9 | Sello de aceite derecho | E-9 | Resorte del amortiguador (corto) |
A-10 | Tornillo | E-10 | Tornillo |
A-11 | Cubierta de salida de aceite | E-11 | Asiento del amortiguador (largo) |
A-12 | Junta de la cubierta de salida de aceite | E-12 | Resorte del amortiguador (largo) |
A-13 | Ajustador de cadena | E-13 | Cubierta de la manija trasera |
A-14 | Estudio A | E-14 | Brazo de control del gatillo |
A-15 | Tornillo | E-15 | Varilla de empuje del acelerador |
A-16 | Púas de parachoques de motosierra | E-16 | Bloque de goma a prueba de polvo |
A-17 | Caja derecha | E-17 | Amortiguador del tirante de resistencia al viento |
A-18 | Pasador cilíndrico | E-18 | Conjunto de tapa del tanque de combustible |
A-19 | Clip de entrada de aceite | E-19 | Junta de la tapa del tanque de combustible |
A-20 | Manga de aislamiento | E-20 | Cordón de la tapa del frasco de aceite |
A-21 | Manga de resorte | E-21 | Enganche |
A-22 | Tubería de presión negativa | E-22 | Tornillo |
A-23 | Tornillo | E-23 | Llave de tubo |

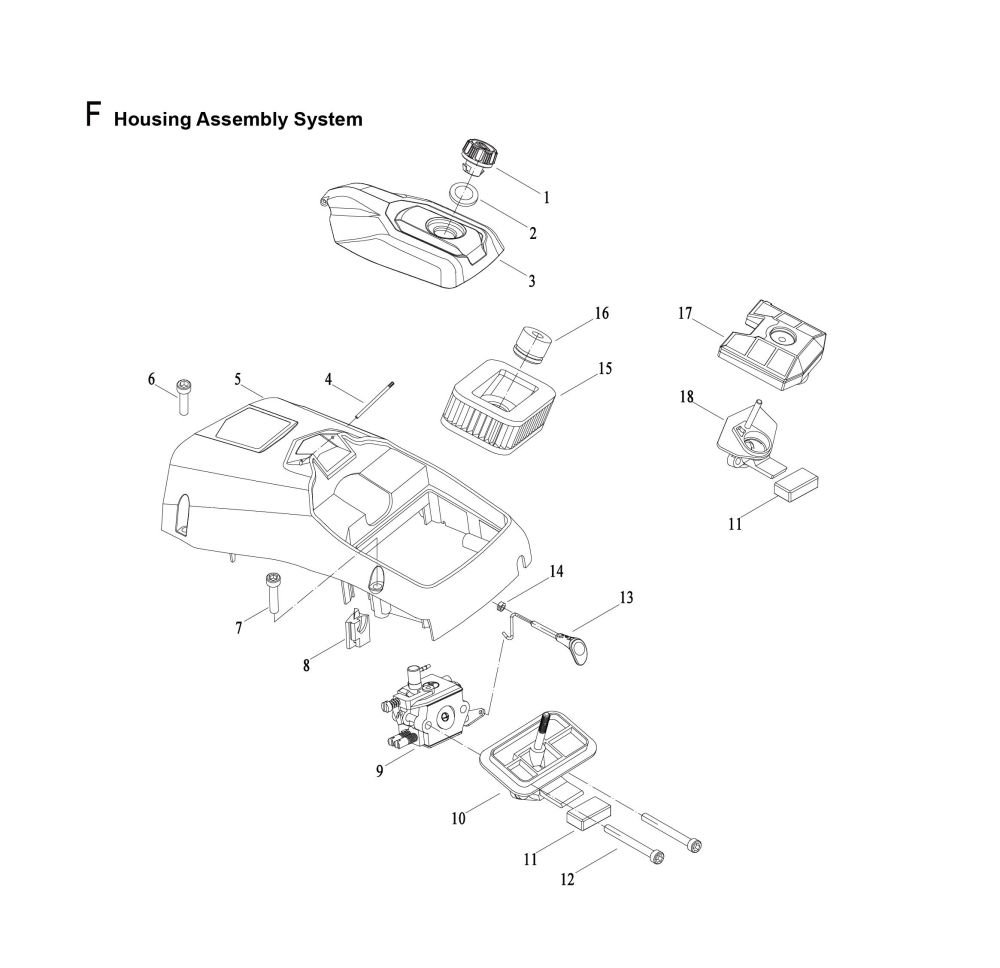

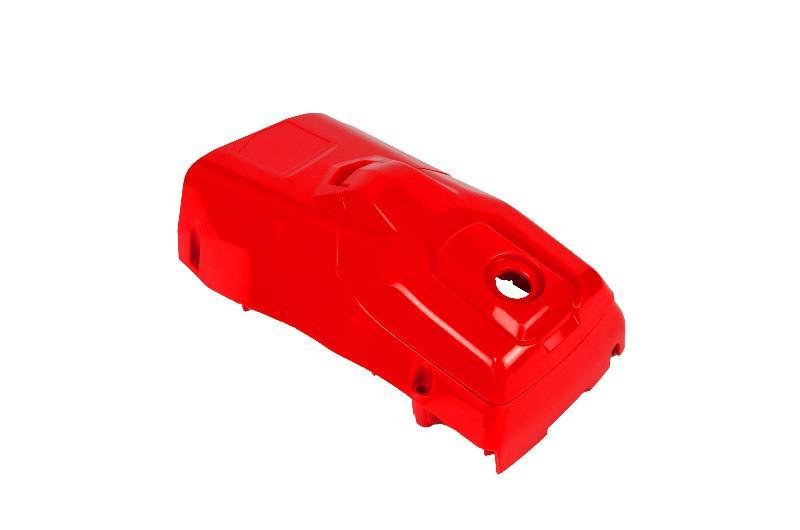

A-24 | Montaje del Tapón del Tanque de Aceite | F. Filtro de aire y cubierta externa | |
A-25 | Juntas del Tapón del Tanque de Aceite | Código | Nombre de la Pieza |
A-26 | Conector de Gancho | F-1 | Perilla de la Cubierta Superior |
A-27 | Cordón de Tapón de Aceite | F-2 | Junta de Tuerca de Bloqueo |
A-28 | Placa de Presión del Sello de Aceite | F-3 | Cubierta Superior |
A-29 | Tornillo | F-4 | Pasador del Tapón del Tanque de Combustible |
A-30 | Esponja | F-5 | Cubierta del Cilindro |
A-31 | Circlip de la Válvula de Admisión | F-6 | Tornillo |
A-32 | Válvula de Respiro | F-7 | Tornillo |

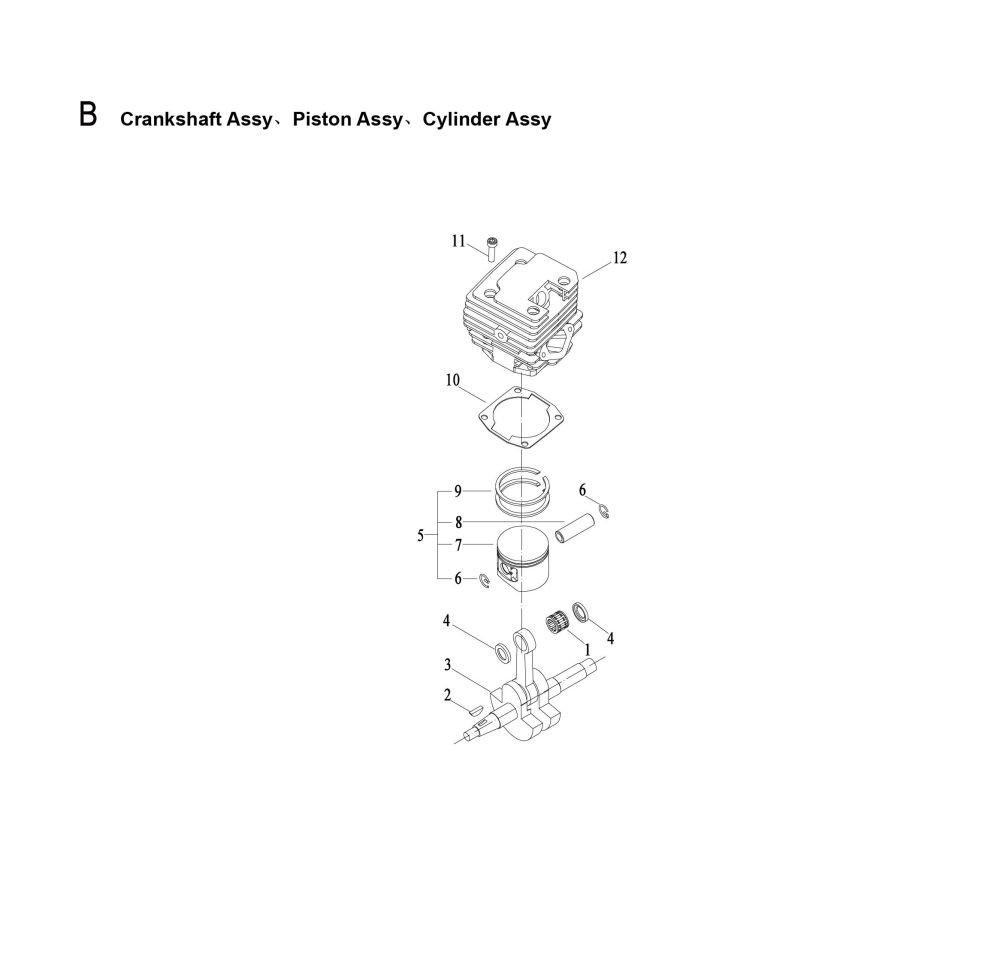

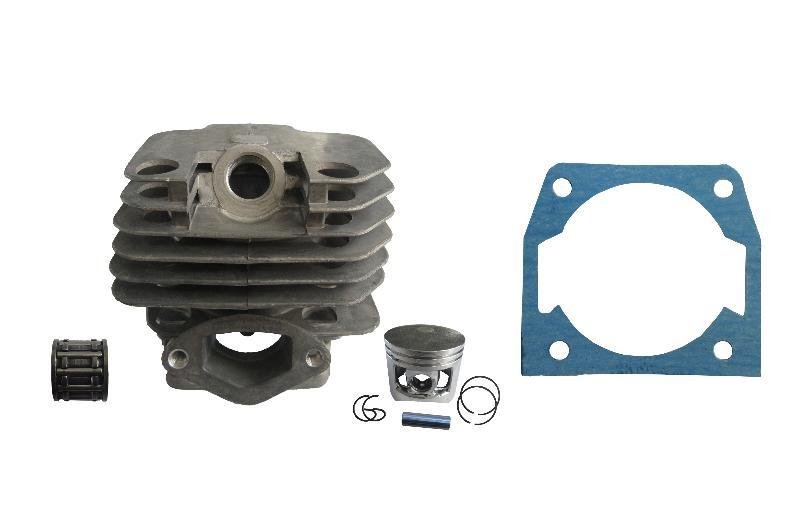

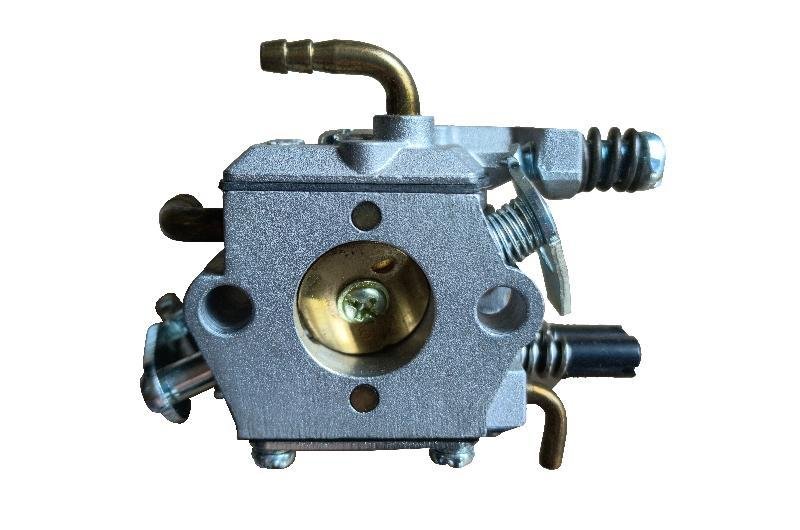

B. Montaje de Cigüeñal, Pistón y Cilindro | F-8 | Hoja de Sellado de Alta Tensión | |
Código | Nombre de la pieza | F-9 | Carburador (Vinculado, con Burbuja de Aceite) |
B-1 | Rodamiento de Agujas de Cabeza Pequeña | F-10 | Asiento del Filtro de Aire |
B-2 | Llave de Media Luna | F-11 | Bloqueador |

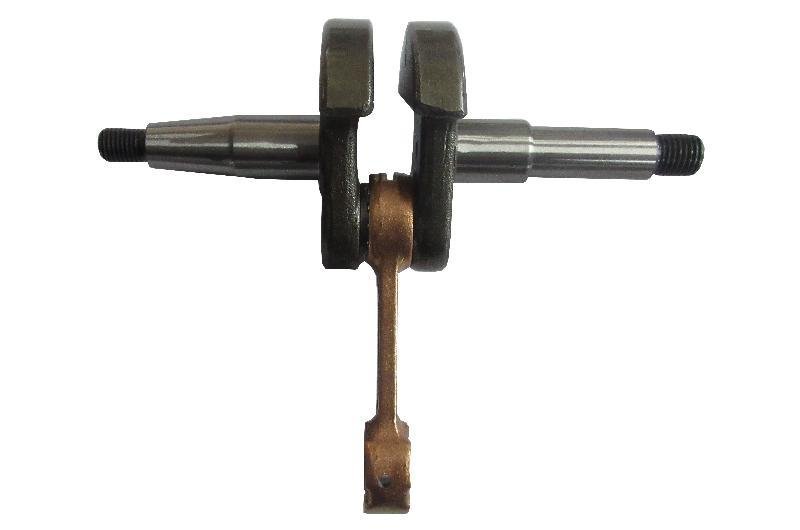

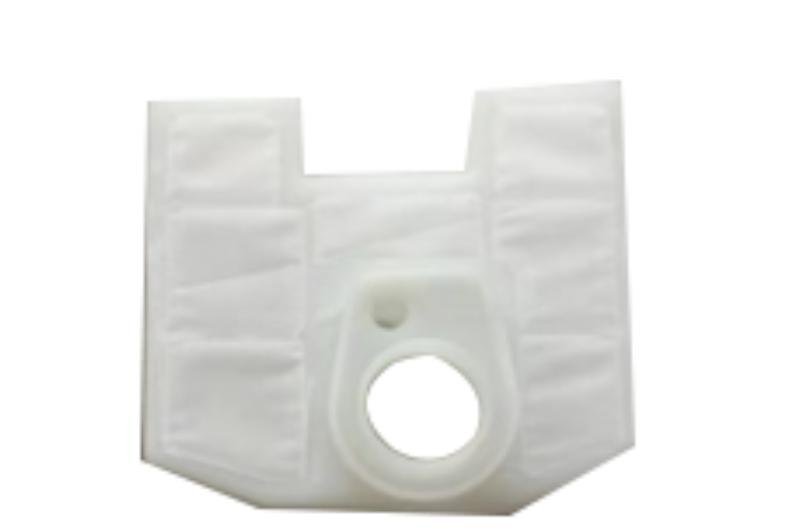

B-3 | Cigüeñal | F-12 | Tornillo |
B-4 | Almohadilla Anti-Rozaduras de Cabeza Pequeña | F-13 | Palanca del Amortiguador |
B-5 | Grupo de Pistón NT52 | F-14 | Junta de Goma Abierta |
B-6 | Circlip del Pasador del Pistón | F-15 | Filtro de Aire de Papel |
B-7 | Pistón | F-16 | Anillo de Compresión del Filtro de Aire |
B-8 | Pasador del Pistón | F-17 | Filtro de Aire de Malla Metálica |
B-9 | Anillos del Pistón | F-18 | Base del Filtro de Aire |
B-10 | Junta del Cilindro | G1. Ensamblaje del Arrancador | |
B-11 | Cilindro | Código | Nombre de la Pieza |

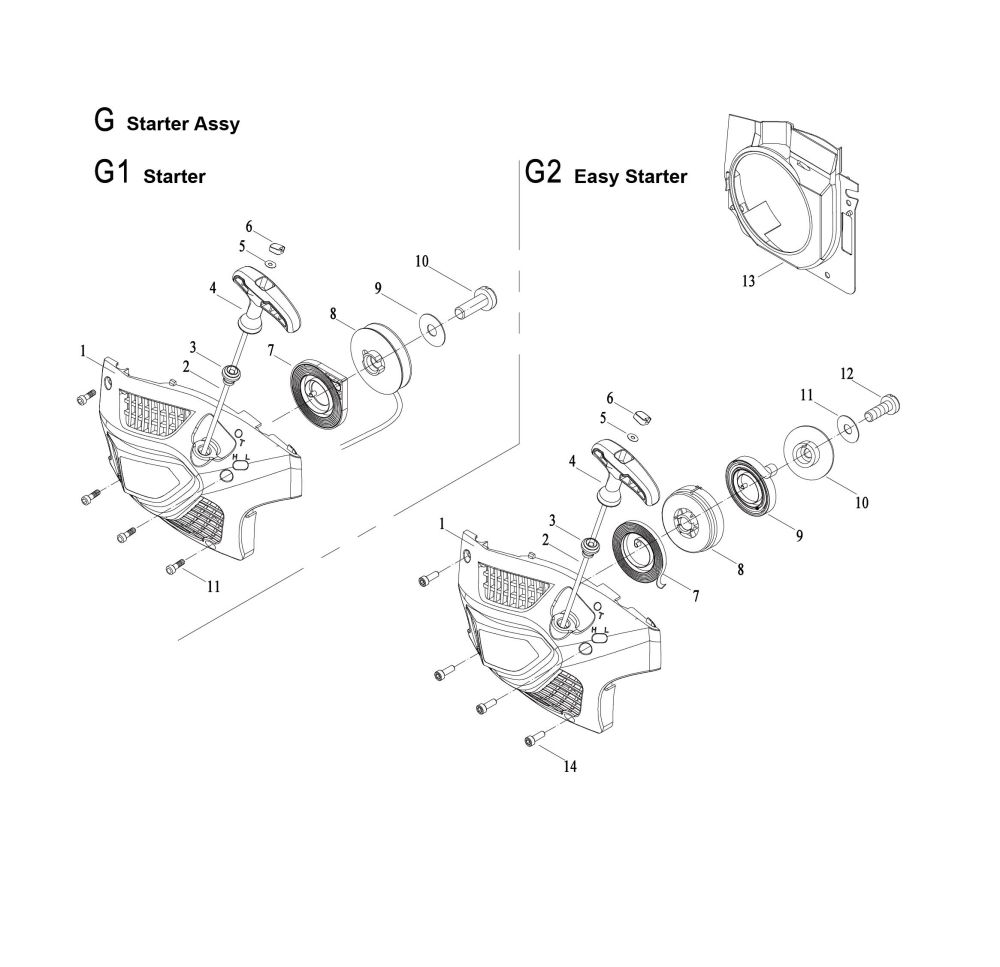

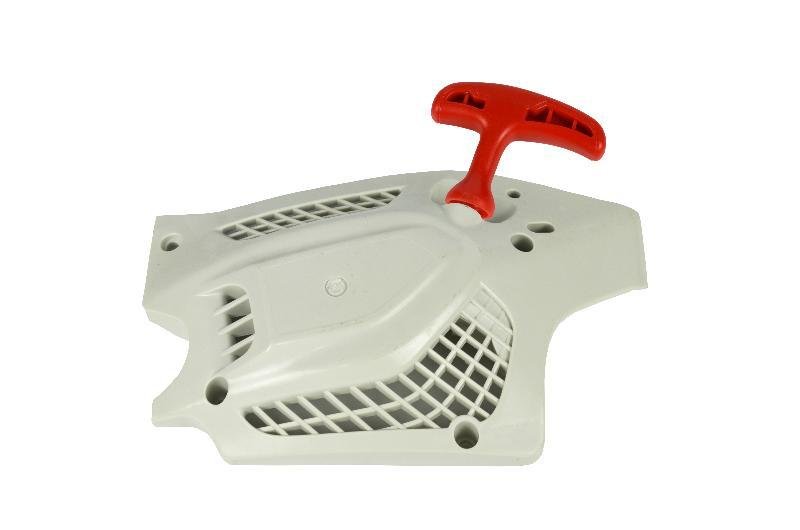

B-12 | Tornillo | G1 | Cubierta del Arrancador |

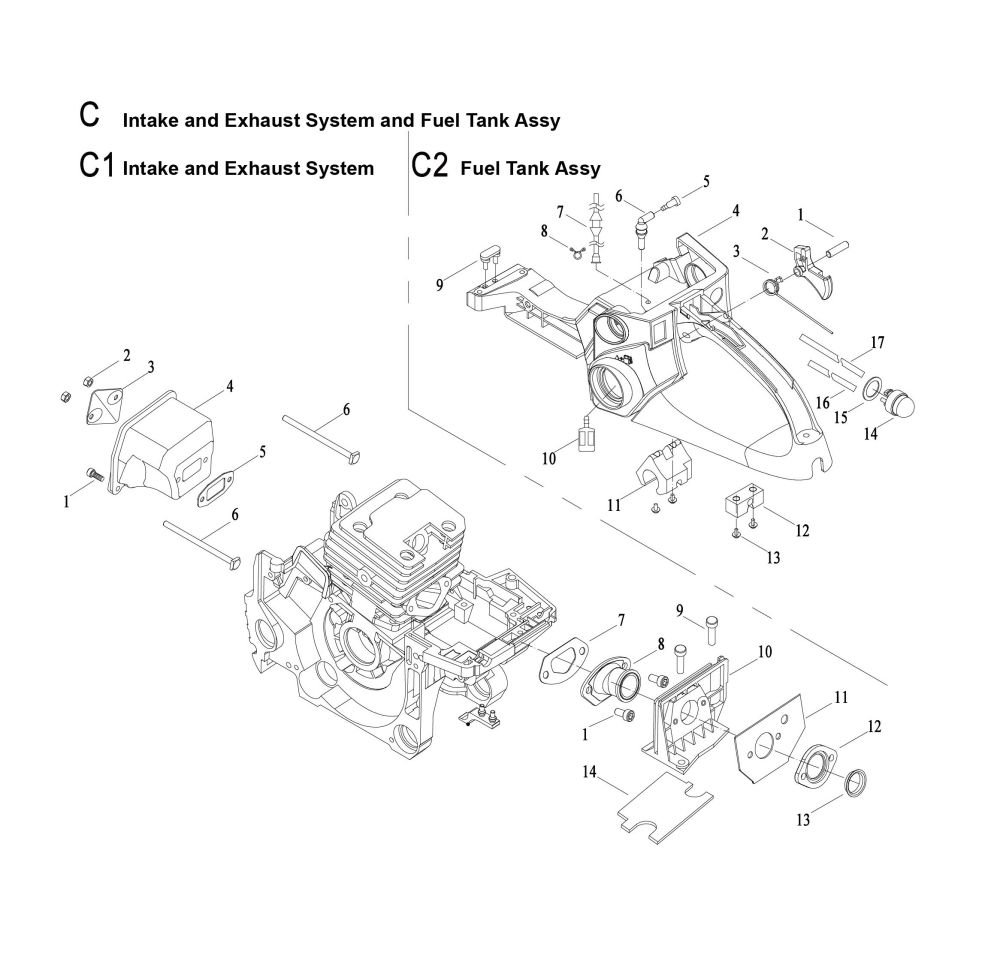

C1. Sistema de Admisión y Escape | G1-1 | Cordón de Arranque | |
Código | Nombre de la pieza | G1-2 | Nudo |
C1-1 | Tornillo | G1-3 | Nudo |
C1-2 | Tuerca | G1-4 | Empuje del Mango |

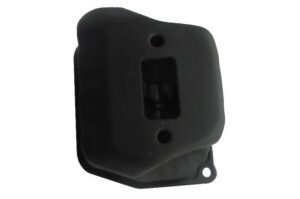

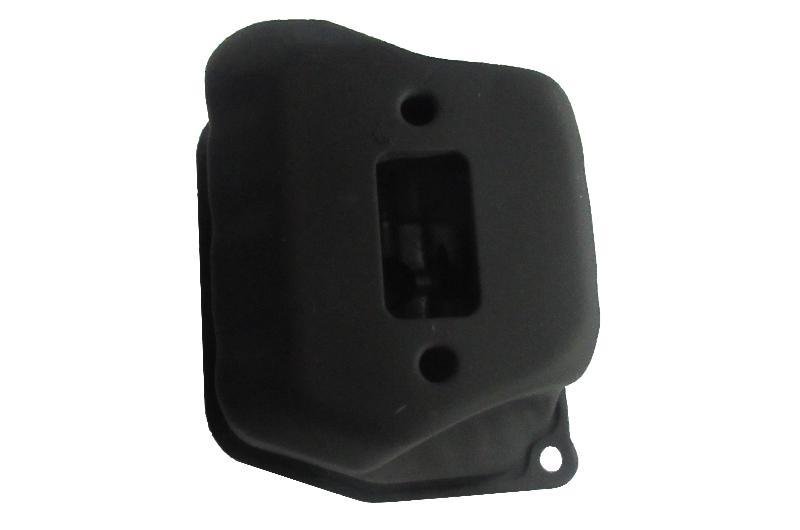

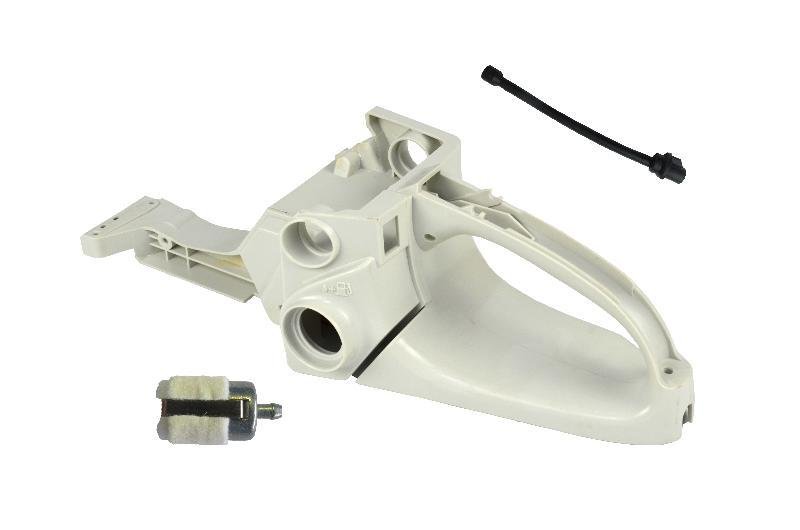

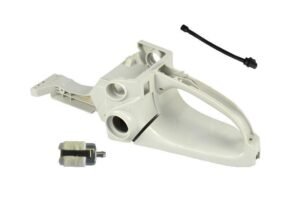

C1-3 | Placa de Presión del Silenciador de Doble Orificio | G1-5 | Almohadilla Plana |
C1-4 | Silenciador (Doble Orificio) | G1-6 | Tapón del Mango |
C1-5 | Junta del Silenciador | G1-7 | Resorte de Retorno (Con Caja) |
C1-6 | Tornillo | G1-8 | Polea de Cuerda |
C1-7 | Junta de Papel para Tubería de Admisión | G1-9 | Almohadilla Plana |
C1-8 | Tubería de Admisión | G1-10 | Tornillo |
C1-9 | Tornillo | G1-11 | Tornillo |
C1-10 | Soporte de Tubería de Admisión | G2. Ensamblaje de Arranque Fácil | |
C1-11 | Almohadilla Térmica | Código | Nombre de la Pieza |
C1-12 | Brida | G2 | Fácil montaje de arranque |
C1-13 | Forro de Tubería de Admisión | G2-1 | Cubierta del Arrancador (Fácil) |
C1-14 | Sujetador Inferior | G2-2 | Cordón de Arranque |
C1-15 | G2-3 | Nudo | |
C2. Componentes del Tanque de Combustible | G2-4 | Ensamblaje de Arranque Fácil | |
Código | Nombre de la Pieza | G2-5 | Almohadilla Plana |
C2-1 | Pasador Cilíndrico | G2-6 | Tapón de Manija |
C2-2 | Gatillo del Acelerador | G2-7 | Resorte de Retorno |
C2-3 | Resorte de Torsión del Gatillo | G2-8 | Polea de Cuerda |
C2-4 | Tanque de Combustible de la Sierra | G2-9 | Resorte Amortiguador |
C2-5 | Equilibrador | G2-10 | Cubierta de Arranque |
C2-6 | Tubo del Equilibrador | G2-11 | Almohadilla Plana |
C2-7 | Tubería de Combustible | G2-12 | Tornillo |
C2-8 | Circlip de Tubería de Combustible | G2-13 | Deflector de Aire |
C2-9 | Pasador de Cabeza Doble | G2-14 | Tornillo |

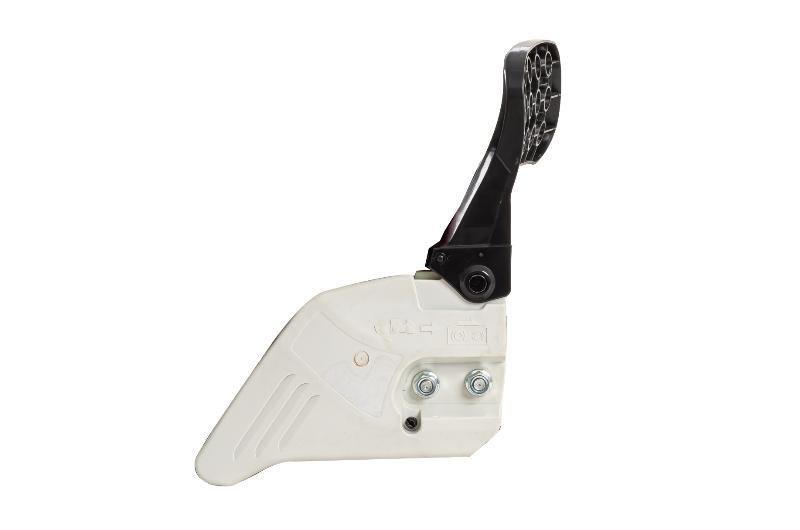

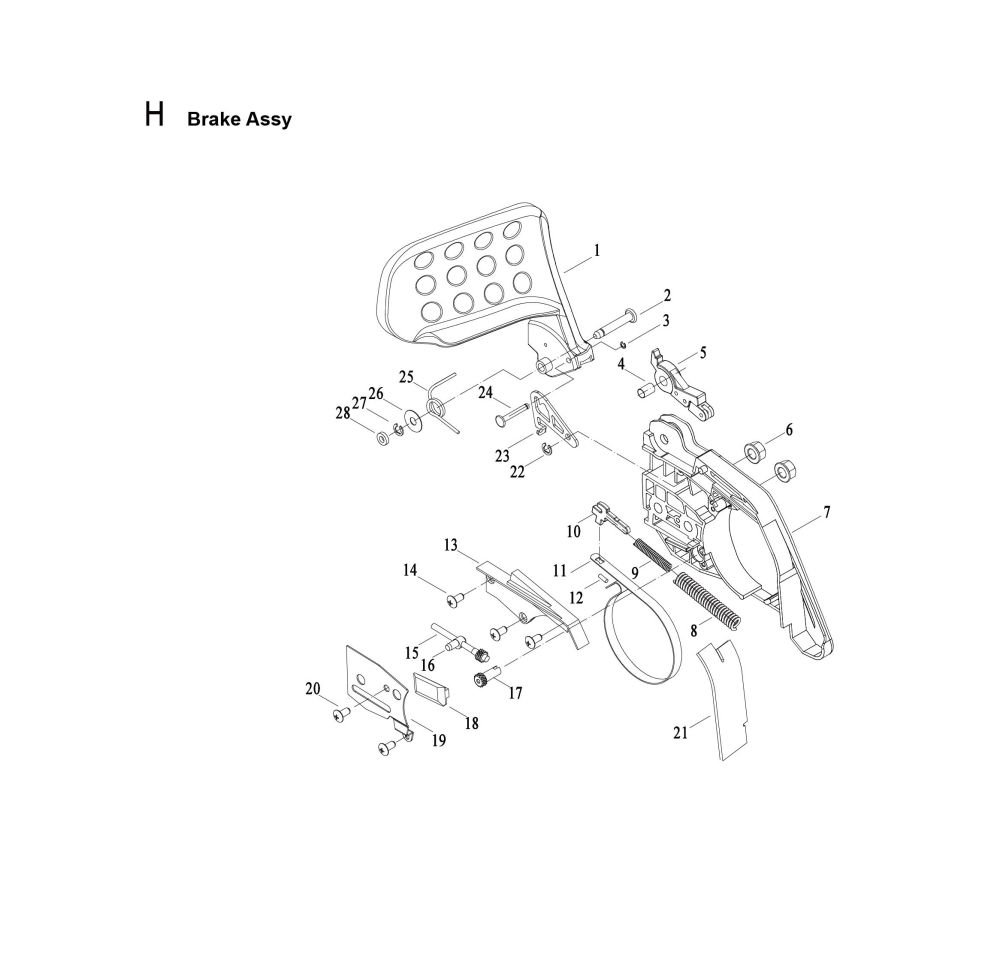

C2-10 | Filtro de Combustible | H. Ensamblaje de Frenos | |
C2-11 | Bloque de Goma de Fijación de Llave (Frontal) | Código | Part Name |
C2-12 | Bloque de Goma (Trasero) | H | Ensamblaje de Frenos |
C2-13 | Tornillo | H-1 | Guardabarros Frontal |
C2-14 | Inyector de Aceite | H-2 | Pin del Guardabarros Frontal |
C2-15 | Junta del Inyector de Aceite | H-3 | Anillo Retenedor Abierto |
C2-16 | Tubería de Retorno del Inyector de Aceite | H-4 | Manga del Pasador |
C2-17 | Tubería de Aceite de Presión Negativa | H-5 | Ensamblaje de Palanca Principal y Auxiliar |

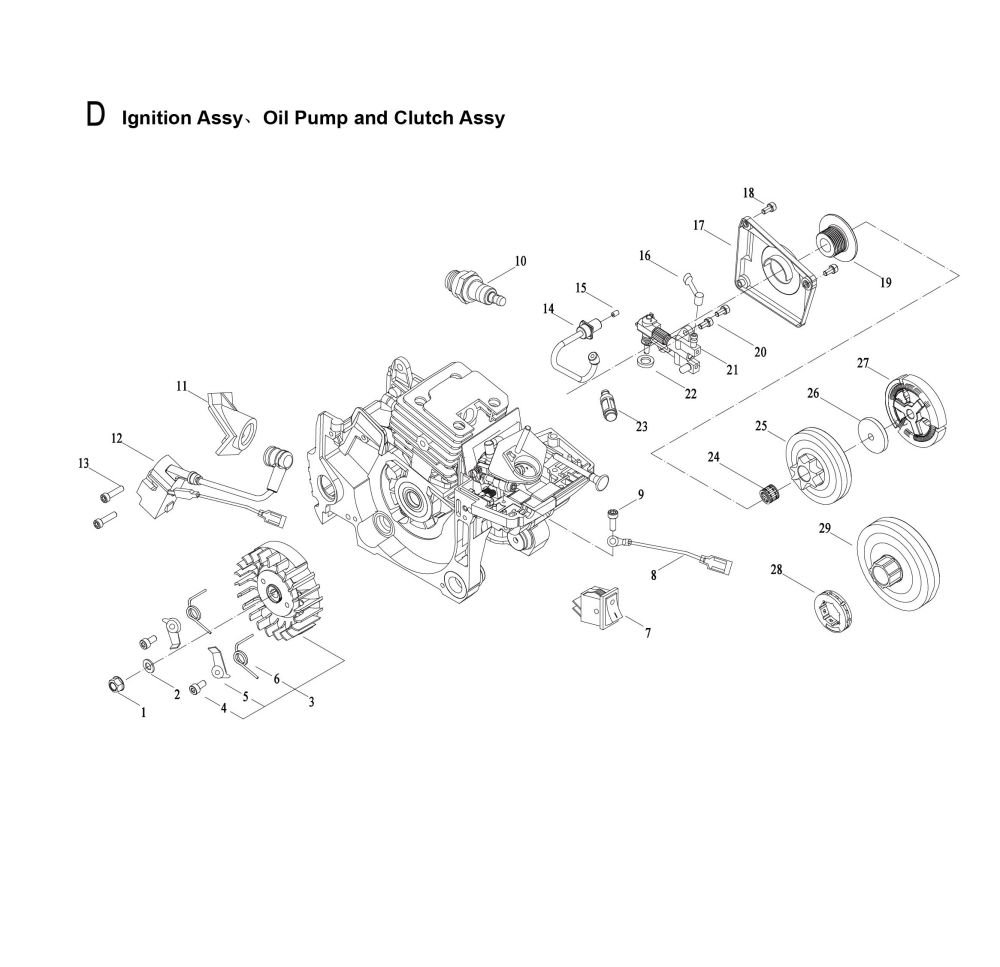

D. Sistema de Encendido, Bomba de Aceite y Componentes del Embrague | H-6 | Tuerca | |
Código | Nombre de la Pieza | H-7 | Cubierta Derecha |
D-1 | Tuerca | H-8 | Resortes de Frenos |
D-2 | Almohadilla de Resorte de Disco | H-9 | Resorte Auxiliar de Frenos |

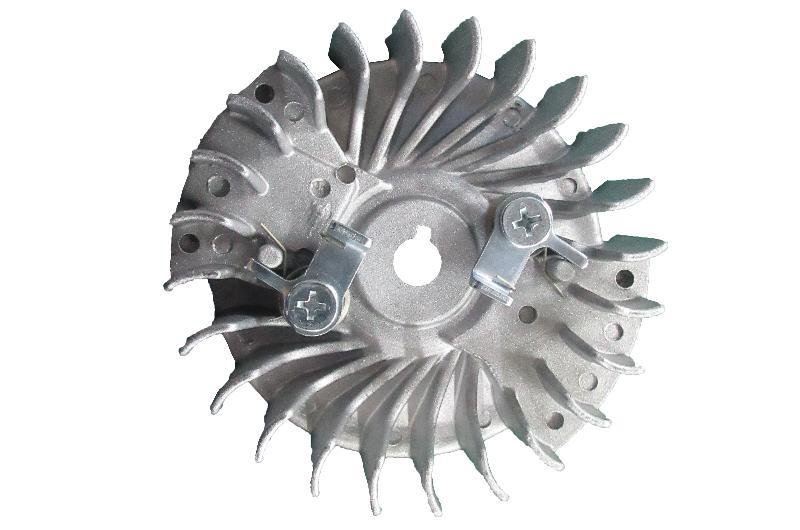

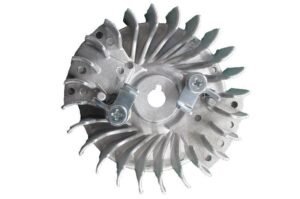

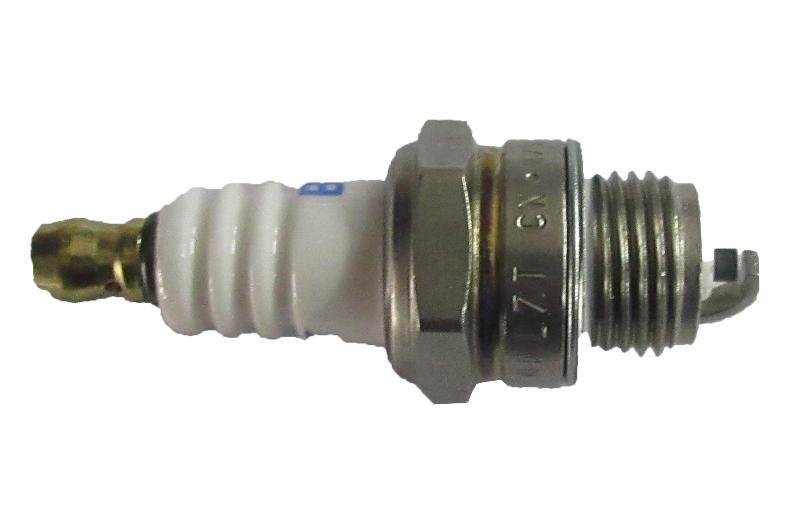

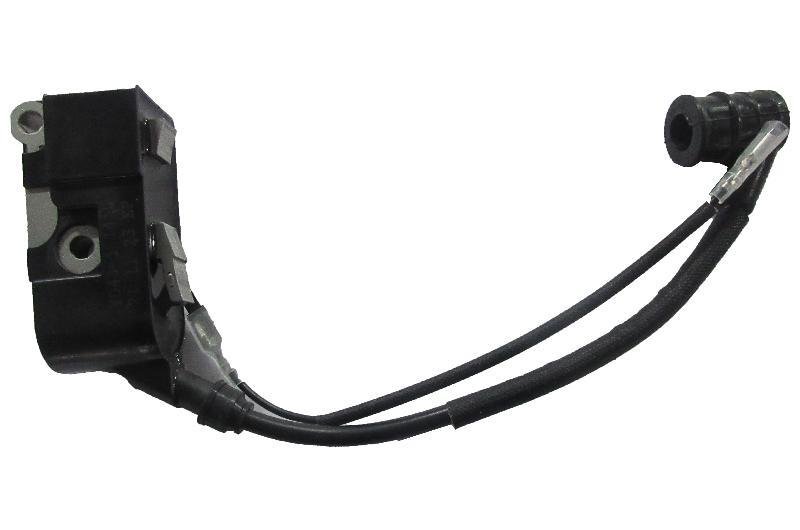

D-3 | Volante | H-10 | Palanca de Frenos |
D-4 | Tornillo de Paleta del Volante | H-11 | Banda de Frenos |
D-5 | Garra de Hierro | H-12 | Pasador Cilíndrico |
D-6 | Resorte de Torsión del Garra | H-13 | Cubierta de Frenos |
D-7 | Interruptor de Parada | H-14 | Tornillo |
D-8 | Línea de Apagado | H-15 | Engranaje Impulsado por Tensión |
D-9 | Tornillo | H-16 | Tuerca de Ajuste de Placa Guía |
D-10 | Bujía | H-17 | Engranaje de Tensión |
D-11 | Cubierta del Cable de Encendido | H-18 | Bloque Guía de Cadena |
D-12 | Ensamblaje de Encendido | H-19 | Cubierta del Tensor |
D-13 | Tornillo | H-20 | Tornillo |
D-14 | Tubería de Entrada de Aceite | H-21 | Tablero de Chip |
D-15 | Manguito de Expansión de Tubería de Aceite | H-22 | Anillo Retenedor Abierto |
D-16 | Inyector de Combustible | H-23 | Placa Limite |
D-17 | Cubierta de la Bomba de Aceite | H-24 | Pasador de Límite |
D-18 | Tornillo | H-25 | Resorte de Torsión de Frenos |
D-19 | Engranaje de Gusano | H-26 | Almohadilla Plana |
D-20 | Tornillo | H-27 | Anillo Retenedor Abierto |

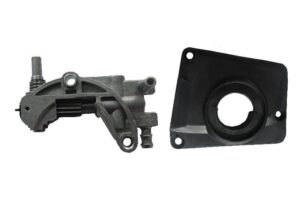

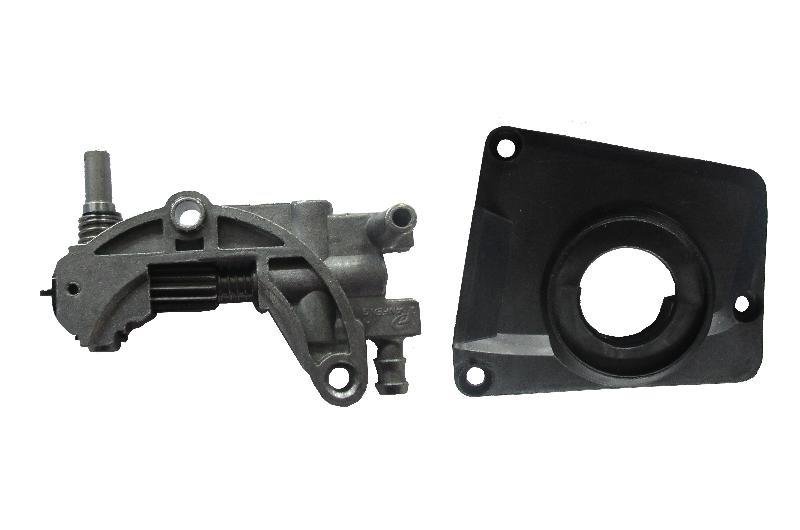

D-21 | Bomba de Aceite | H-28 | Junta de Goma |
D-22 | Esponja | ||
D-23 | Ensamblaje de Filtro de Aceite | ||
D-24 | Rodamientos de Rodillo | ||
D-25 | Disco Pasivo | ||
D-26 | Junta de Embrague | ||

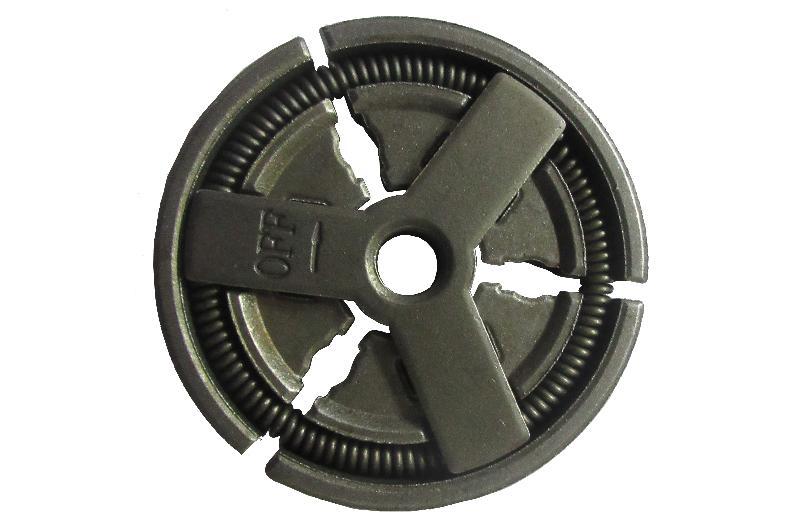

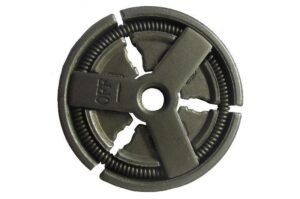

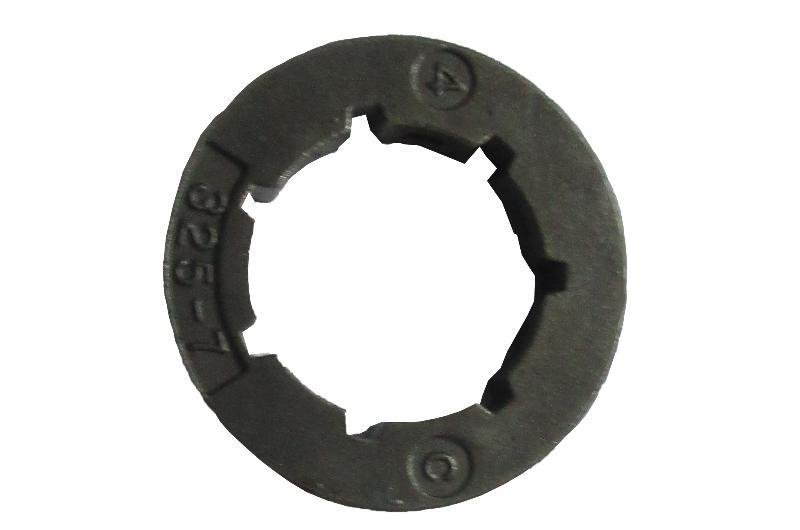

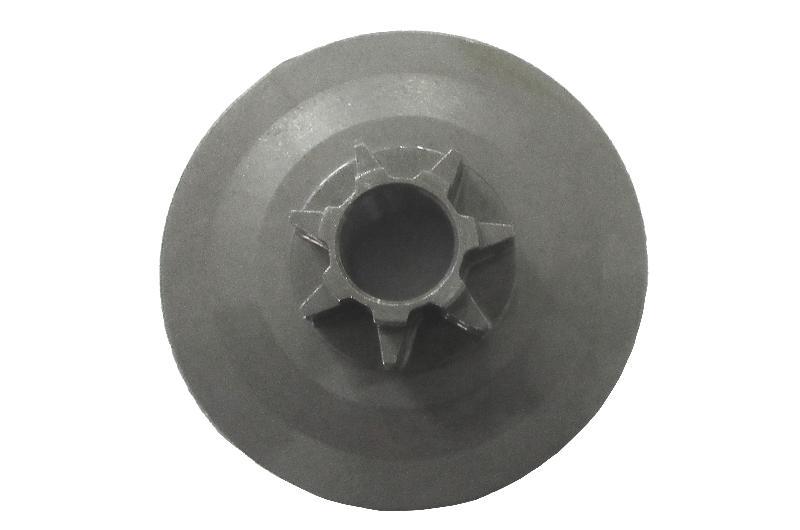

D-27 | Embrague | ||
D-28 | Piñón | ||
D-29 | Disco Pasivo |
